技术参数
technical parameter

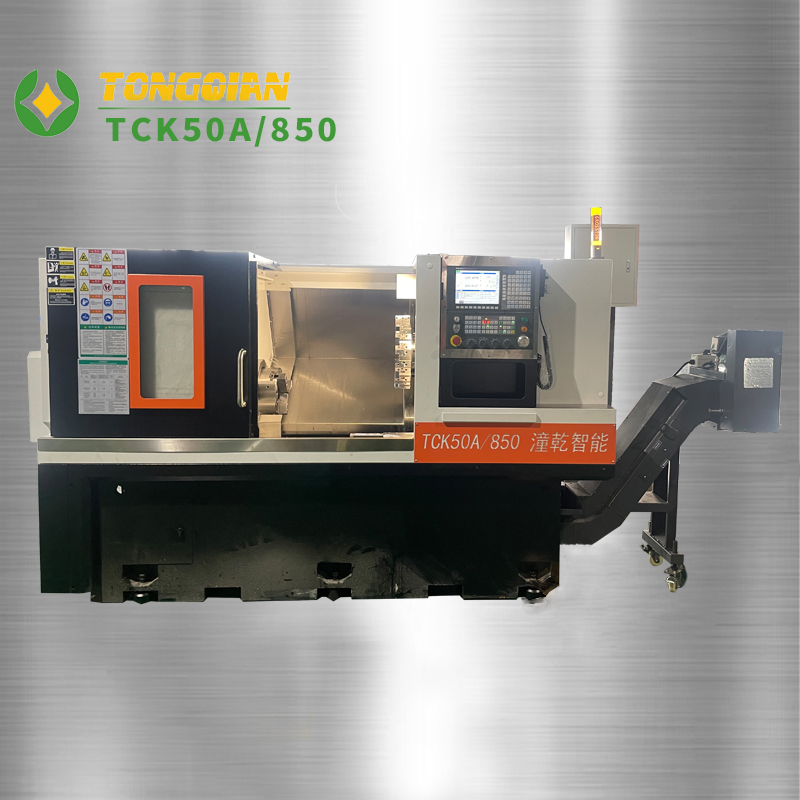

项目 | 规格 | 单位 | TCK50A/850 |
加工能力容量 | 最大回转直径 | mm | 500 |
标准加工直径 | mm | 280 | |
最大加工直径 | mm | 420 | |
最大加工长度 | mm | 850 | |
棒料加工直径 | mm | 51/74 | |
移动量 | X轴移动量 | mm | 210 |
Z轴移动量 | mm | 450 | |
主轴 | 转速 | rpm | A2-8:2200，建议1200以下 |
最小分度角度 | deg | —— | |
主轴端（公称号） | A2-8 | ||
通孔直径 | mm | 86 | |
轴承内径 | mm | 130 | |
刀架 | 刀架形式 | 直装式 | |
刀具装夹把数 | 个 | 12 | |
矩形刀柄部高度 | mm | 25 | |
镗杆柄部直径 | mm | 32 | |
尾座 | 尾座移动量 | mm | 320 |
尾座套筒直径 | mm | 75 | |
尾座套筒锥孔锥度 | MT5 | ||
尾座套筒移动量 | mm | 95 | |
进给速度 | 快速进给速度 | m/min | X：24 / Z：30 |
精度 | 定位精度 | mm | 0.005 |
重复定位精度 | mm | 0.003 | |
电机 | 主轴电机（30分 60% 连续） | kw | 11/15 |
旋转刀具电机（15分/连续） | kw | —— | |
进给轴电机 | kw | X：2.2 / Z：2.2 | |
液压泵电机 | kw | 2.2 | |
切削液泵电机 | kw | 0.55 | |
所需电源 | 电源电力 | kva | 15 |
油箱容量 | 用于液压装置 | L | 65 |
用于润滑油 | L | 3 |
