技术参数
technical parameter
系统可选配：三菱、发那科、新代、华中等

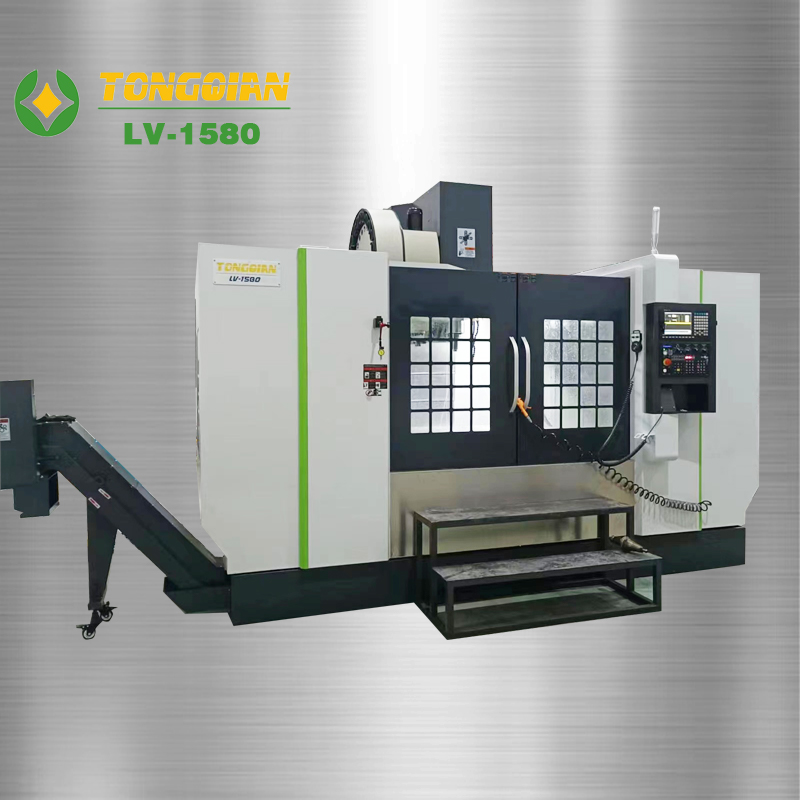

项目 | 规格 | 单位 | LV-1580 |
行程 | X轴行程 | mm | 1500 |
Y轴行程 | mm | 800 | |
Z轴行程 | mm | 700 | |
主轴鼻端至工作台距离 | mm | 155-855 | |
主轴中心至立柱导轨面 | mm | 855 | |
工作台 | 工作台尺寸 | mm | 1600*800 |
工作台最大承重 | kg | 1500 | |
T型槽 | mm | 7-22*110 | |
线轨 | X轴线轨规格 | 滚柱 55 6滑块 | |
Y轴线轨规格 | 滚柱 45 8滑块 | ||
Z轴线轨规格 | 滚柱 55 6滑块 | ||
主轴 | 主轴最高转速 | rpm | 6000 |
主轴锥度 | ISO50 | ||
进给 | 快速进给速度（X/Y/Z） | m/min | 24/24/24 |
切削进给速度（X/Y/Z） | mm/min | 1-8000 | |
刀库 | 刀柄形式 | BT50 | |
刀库容量 | pcs | 24 | |
最大刀具直径（邻刀/无邻刀） | mm | 80/150 | |
换刀方式 | 刀臂式 | ||
换刀时间 | s | 2 | |
系统 | 主电机功率 | Kw | 18.5 |
X/Y/Z三轴电机功率 | Kw | 4.5/4.5/4.5 | |
动力需求 | 气压需求 | Kg/cm² | 6.5 |
电源需求 | kva | 25 | |
机床尺寸 | 长*宽*高 | mm | 4300*3300*3300 |
整机重量 | kg | 12000 |
